Quais são os requisitos de instalação para um motor de 500 kW?

Como fornecedor de motores de 500 kW, sou frequentemente questionado sobre os requisitos de instalação destas máquinas potentes. Um motor de 500 kW é um investimento significativo e a instalação adequada é crucial para garantir seu desempenho, longevidade e segurança ideais. Nesta postagem do blog, irei me aprofundar nos principais requisitos de instalação para um motor de 500 kW, fornecendo informações valiosas para quem deseja integrar tal motor em suas operações industriais.

Preparação do Local

O primeiro passo na instalação de um motor de 500 kW é preparar o local de instalação. Isso envolve várias considerações importantes:

Requisitos de espaço

Um motor de 500 kW é relativamente grande e requer espaço adequado para instalação, operação e manutenção. O motor deve ser instalado em uma área bem ventilada, com espaço suficiente ao seu redor para permitir a circulação de ar adequada. Como regra geral, deve haver pelo menos 3 pés de folga em todos os lados do motor e 5 pés de folga acima dele. Este espaço é necessário para evitar superaquecimento e facilitar o acesso do pessoal de manutenção.

Fundação

O motor deve ser instalado sobre uma base sólida e nivelada para evitar vibrações e garantir uma operação estável. A fundação deve ser projetada para suportar o peso do motor e de qualquer equipamento associado, como acoplamentos e correias. Para um motor de 500 kW, normalmente é recomendada uma fundação de concreto. A fundação deve ter pelo menos 30 centímetros de espessura e ser devidamente reforçada para suportar as forças dinâmicas geradas pelo motor.

Fornecimento Elétrico

Um motor de 500 kW requer uma quantidade significativa de energia elétrica. Antes da instalação, é essencial garantir que a alimentação elétrica no local seja adequada. O motor deve ser conectado a um circuito elétrico dedicado com tensão e capacidade de corrente adequadas. A alimentação elétrica também deve ser protegida por disjuntores e fusíveis apropriados para evitar sobrecargas elétricas e curtos-circuitos. Recomenda-se consultar um engenheiro eletricista qualificado para projetar e instalar o sistema elétrico do motor.

Montagem do motor

Depois de preparado o local, o próximo passo é a montagem do motor. Isso envolve as seguintes etapas:

Alinhamento

O alinhamento adequado do motor com o equipamento acionado é crucial para uma operação eficiente e para evitar desgaste prematuro. O desalinhamento pode causar vibração excessiva, ruído e danos ao motor e ao equipamento acionado. Para garantir o alinhamento adequado, ferramentas de alinhamento a laser são comumente usadas. Essas ferramentas podem medir com precisão o alinhamento do motor e do equipamento acionado e fornecer feedback em tempo real ao instalador.

Instalação de acoplamento

O motor normalmente é conectado ao equipamento acionado por meio de um acoplamento. Existem vários tipos de acoplamentos disponíveis, incluindo acoplamentos flexíveis e acoplamentos rígidos. A escolha do acoplamento depende da aplicação específica e dos requisitos do motor e do equipamento acionado. Ao instalar o acoplamento, é importante seguir cuidadosamente as instruções do fabricante para garantir a instalação e o alinhamento adequados.

Instalação da correia (se aplicável)

Em algumas aplicações, o motor pode ser conectado ao equipamento acionado por meio de uma correia. Ao instalar a correia, é importante garantir que ela esteja devidamente tensionada. O excesso de tensão pode causar desgaste excessivo na correia e nos rolamentos do motor, enquanto o subtensão pode fazer com que a correia escorregue, resultando em redução da eficiência e da transmissão de potência.

Instalação do sistema de refrigeração

Um motor de 500 kW gera uma quantidade significativa de calor durante a operação e é essencial ter um sistema de refrigeração eficaz para evitar superaquecimento. Existem vários tipos de sistemas de resfriamento disponíveis para motores, incluindo resfriamento a ar, resfriamento a água e resfriamento a óleo.

Resfriamento de ar

O resfriamento a ar é o método mais simples e comum de resfriamento de motores. Num sistema refrigerado a ar, o motor é equipado com um ventilador que sopra ar sobre a superfície do motor para dissipar o calor. Ao instalar um motor refrigerado a ar, é importante garantir que a entrada de ar e as aberturas de exaustão não estejam bloqueadas para permitir a circulação de ar adequada.

Resfriamento de água

O resfriamento a água é um método mais eficiente de resfriamento de motores, especialmente em aplicações de alta potência. Em um sistema resfriado a água, a água circula através de uma camisa de resfriamento ao redor do motor para absorver o calor. Ao instalar um motor refrigerado a água, é importante garantir que o abastecimento de água esteja limpo e livre de detritos para evitar o entupimento do sistema de refrigeração. A vazão e a temperatura da água também devem ser monitoradas e controladas para garantir um desempenho ideal de resfriamento.

Resfriamento de óleo

O resfriamento a óleo é outro método de resfriamento para motores, principalmente em aplicações onde são esperadas altas temperaturas. Em um sistema resfriado a óleo, o óleo circula pelo motor para absorver calor. Ao instalar um motor refrigerado a óleo, é importante garantir que o nível do óleo seja mantido no nível adequado e que o óleo seja trocado regularmente para evitar contaminação e degradação.

Instalação do sistema de controle

Um motor de 500 kW é normalmente controlado por um sistema de controle que permite a partida, a parada e o controle de velocidade do motor. O sistema de controle pode incluir uma partida de motor, um inversor de frequência variável (VFD) e um painel de controle.

Instalação de partida de motor

A partida do motor é responsável por dar partida e parar o motor. Existem vários tipos de partidas de motor disponíveis, incluindo partidas diretas em linha (DOL), partidas estrela-triângulo e partidas suaves. A escolha da partida do motor depende da aplicação específica e dos requisitos do motor. Ao instalar a partida do motor, é importante garantir que ela seja dimensionada e classificada adequadamente para o motor.

Instalação do inversor de frequência variável (VFD)

Um VFD é um dispositivo que permite o controle preciso da velocidade e do torque do motor. Ao instalar um VFD, é importante garantir que ele esteja instalado e configurado corretamente. O VFD deve ser instalado em uma área bem ventilada para evitar superaquecimento e deve ser conectado ao motor e à alimentação elétrica por meio de cabos e conectores apropriados.

Instalação do painel de controle

O painel de controle é a interface entre o operador e o sistema de controle do motor. Normalmente inclui interruptores, botões e indicadores para controlar e monitorar o motor. Ao instalar o painel de controle, é importante garantir que ele seja facilmente acessível e que a fiação esteja devidamente etiquetada e organizada.

Considerações de segurança

A segurança é de extrema importância ao instalar um motor de 500 kW. As seguintes considerações de segurança devem ser levadas em consideração:

Segurança Elétrica

Conforme mencionado anteriormente, a alimentação elétrica do motor deve ser instalada e protegida adequadamente para evitar riscos elétricos. Todas as conexões elétricas devem ser feitas por um eletricista qualificado e o motor deve ser aterrado para evitar choque elétrico.

Segurança Mecânica

O motor e o equipamento associado devem ser protegidos para evitar contato acidental com peças móveis. Devem ser instaladas proteções ao redor do ventilador, acoplamento e correias do motor para evitar ferimentos às pessoas.

Segurança contra incêndio

O motor deve ser instalado em uma área resistente ao fogo e sistemas adequados de supressão de incêndio devem ser instalados em caso de incêndio. O sistema elétrico também deve ser projetado para evitar incêndios elétricos.

Comissionamento e Teste

Depois que o motor estiver instalado, é importante comissioná-lo e testá-lo para garantir que esteja funcionando corretamente. O comissionamento envolve a verificação da instalação, da fiação e do sistema de controle para garantir que tudo esteja em ordem. O teste envolve operar o motor em diferentes velocidades e cargas para verificar seu desempenho e identificar possíveis problemas.

Durante o comissionamento e testes, os seguintes parâmetros devem ser monitorados:

• Temperatura: A temperatura do motor deve ser monitorada para garantir que não ultrapasse os limites recomendados pelo fabricante.
• Vibração: A vibração do motor deve ser monitorada para garantir que esteja dentro dos limites aceitáveis. Vibração excessiva pode indicar desalinhamento ou outros problemas.
• Corrente e Tensão: A corrente e a tensão do motor devem ser monitoradas para garantir que estejam dentro da faixa especificada.

Concluindo, a instalação de um motor de 500 kW requer um planejamento cuidadoso, técnicas de instalação adequadas e adesão estrita às normas de segurança. Seguindo os requisitos de instalação descritos nesta postagem do blog, você pode garantir que seu motor de 500 kW opere de forma eficiente, confiável e segura.

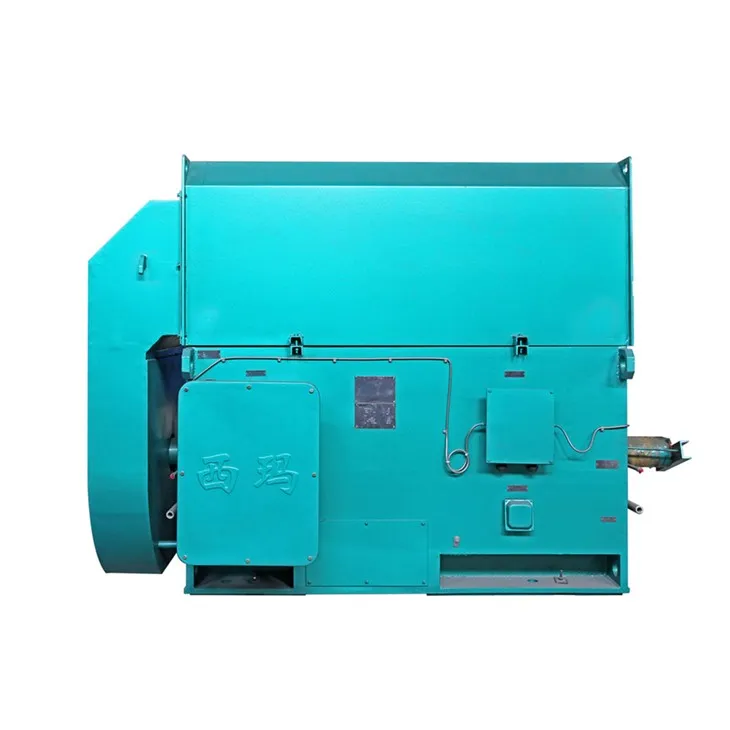

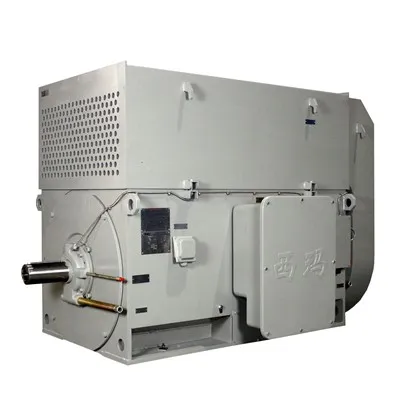

Se você estiver procurando por um motor de 500 kW ou tiver alguma dúvida sobre a instalação do motor, não hesite em nos contatar. Somos um fornecedor líder de alta qualidadeMotores Assíncronos Industriais,Motor de rotação contínua, eMotor 1000 kW. Nossa equipe de especialistas está pronta para ajudá-lo com suas necessidades de seleção e instalação de motores.

Referências

• Guia de instalação elétrica para motores industriais, manual do fabricante
• Sistemas de resfriamento de motores: princípios e aplicações, publicação da indústria
• Normas de Segurança para Instalação de Motores, Código Elétrico Nacional
